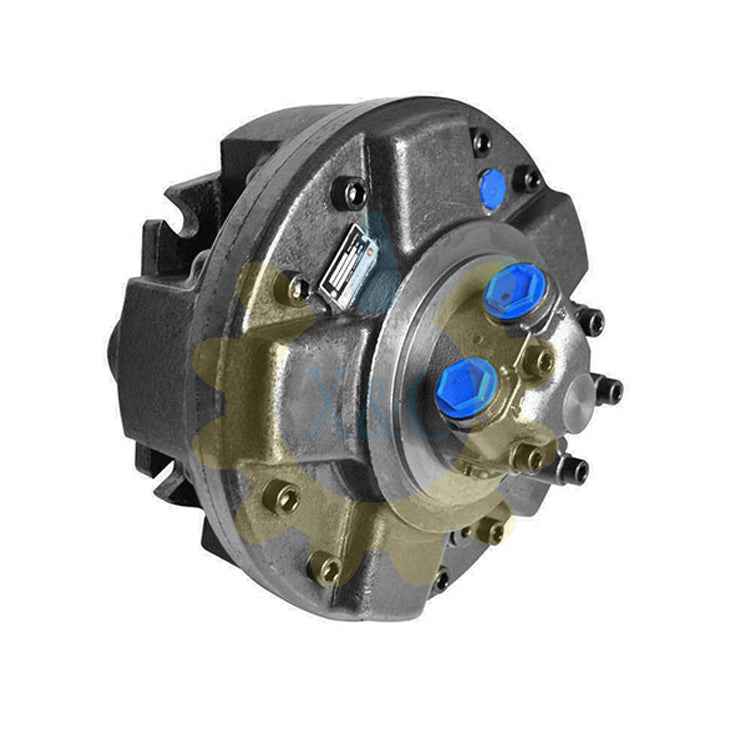

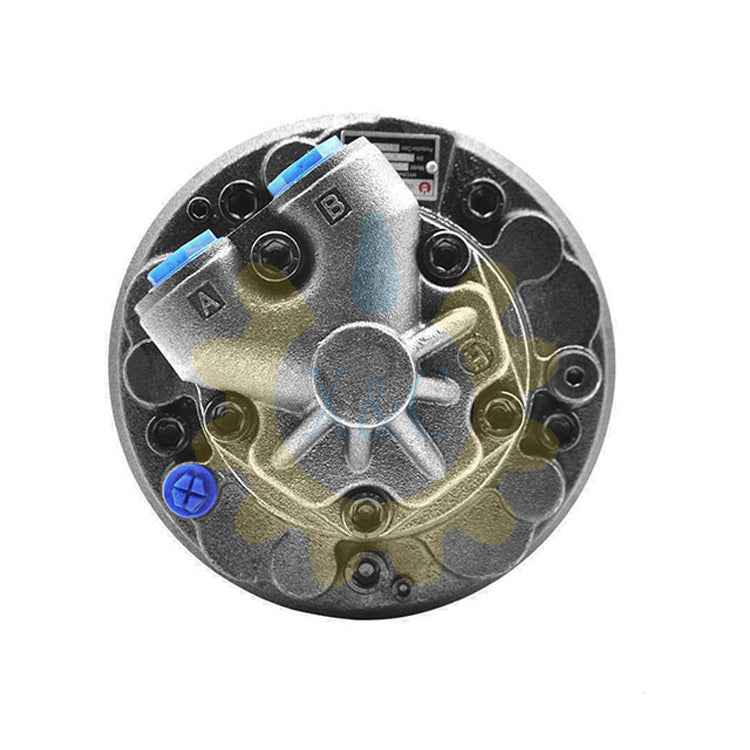

XSM05ラジアルピストン油圧モーター

図面は参考用です。必要であれば、図面を請求するためにご連絡ください。カスタマイズ可能

XSMシリーズモーターは、長年の生産経験を積み重ね、イタリアの技術設計を改良したものです。XSMシリーズモーターはシェル強度が向上し、内部の動的部品の支持力と汚染防止能力が強化されています。この特徴により、このシリーズのモーターは高い連続出力範囲を持っています。機械的効率と体積効率が高いため、内部ユニット負荷が軽減され、発熱とそれに伴う負の効果が低減されます。主な特徴は以下の通りです。

1. ピストンとスイングシリンダーの間に横方向の力がかからないため、ピストン底は静圧バランスとして設計されており、ピストンとクランクシャフトの間で可動ベアリングを介してトルクが伝達され、力伝達プロセスにおける摩擦損失が低減されます。したがって、XSMシリーズ油圧モーターは、高い機械効率と高い始動トルク（始動時に機械効率が0.92以上）という特徴を持っています。

2. 平面バルブはシンプルで信頼性が高く、優れた密閉性能と漏れが少ないです。ピストンとスイングシリンダー間のプラスチックピストンリングは漏れがなく、高い体積効率（最大0.99）を持っています。

3. 振り子シリンダーのトラニオンとバックカバーおよびシェルのシャフト穴の間には、摩擦低減と自己潤滑性能を持つ複合材ブッシング（特許技術）が使用されています。この構造は摩擦損失を低減し、シーリング性能と防汚能力を向上させます。したがって、低安定性の機械効率と作動信頼性が向上します。

4. ピストンとベアリングスリーブがクラスプを介してしっかりと密着しているため、隙間がなく、このシリーズの油圧モーターはポンプ条件下で動作できます。オイル入口が閉じている場合、モーターはフリーホイール条件下で動作できます（ポンプ条件の場合、オイル圧を補う必要があり、これにより作動信頼性を向上させることができます）。

5. このシリーズの油圧モーターは高圧で、最高圧力は35MPaに達します。軽量、小型、高出力を実現しています。

6. シンプルな構造と合理的な設計により、大荷重に耐えるベアリングを使用できるため、信頼性が高く、長寿命で低騒音です。駆動軸はラジアル荷重を受けることができ、回転方向は可逆です。

XSMシリーズ油圧モーターは、プラスチック機械、軽工業機械、冶金機械、鉱山機械、昇降運搬設備、重機械、石油・石炭採掘機械、船舶デッキ機械、工作機械、地質掘削設備などの機械の油圧伝動システムに広く使用されています。特に、巻き上げウインチ、ドラム駆動、あらゆる種類の回転機械駆動、トラックおよび車輪駆動機構、その他の伝動機械に適しています。
